Popis

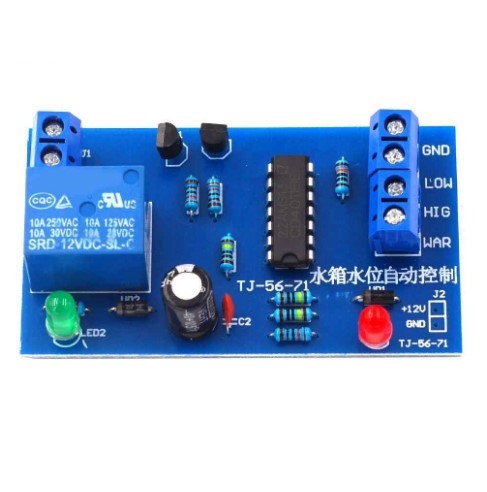

Automatický ovládač hladiny kvapalín

Princíp obvodu:
Napätie 12 V DC prechádza cez VD1 a R1 rozsvieti LED 1 LED ako indikáciu napájania a druhá slúži ako pracovný výkon systému. Po zapnutí napájania, ak v nádrži na vodu nie je voda, sú dve sondy hladiny vody pripojené k kladnému napájaniu cez R1 a R2, čo je vysoký potenciál. 4 stopy IC1 na výstupe nízkej úrovne. Po spracovaní IC1C má výstup 10 stôp vysokú úroveň. Táto vysoká úroveň sa pridáva k základni VT1 cez R4, takže VT1 je nasýtený a zapnutý, relé je pod napätím a čerpadlo sa čerpá; druhý je pripojený k 2 kolíkom IC1 cez R8, pretože sonda vysokej hladiny vody je tiež vysoká. Ping, po spracovaní hradla NAND je 3-kolíkový výstup IC1 nízky a IC1C je uzamknutý hradlom NOT. Keďže vodné čerpadlo nepretržite dodáva vodu do vodnej nádrže, hladina vody v nádrži postupne stúpa. Keď je sonda nízkej hladiny vody ponorená do vody, 6 stôp IC1 sa zníži na nízku hladinu a 4 stôp má vysokú úroveň, ale v tomto čase je brána NAND zablokovaná. Živé, takže to neovplyvní výkon, čerpadlo pokračuje v čerpaní vody; keď hladina vody ďalej stúpa, keď hladina vody narazí na sondu vysokej hladiny vody, 1 a 6 stôp IC1 sa znížia na nízku úroveň, táto zmena na 4 stôp IC1 Žiadny efekt, ale 3 stopy sa znížia kvôli 1 kolíku, výstup je vysoká úroveň, takže kolíky 8 a 9 IC1 sú na vysokej úrovni, výstup 10 stôp je nízky, relé stratí napájanie a je odpojené, čerpadlo zastaví čerpanie a táto nízka úroveň sa pridá k 2 stopám cez R8, takže 3 stopy zostávajú vysoké. Kým hladina vody nebude opäť nižšia ako sonda nízkej hladiny vody, vyššie uvedený proces sa bude opakovať, čím sa automaticky reguluje hladina vody v nádrži na vodu. V tomto obvode je navrhnutý obvod manuálneho ovládania a po stlačení spínača WAR je relé nútené otvoriť.
