Popis

// Príklad použitia USB Logic Analyzer s Arduinom
#include <SoftwareSerial.h>

SoftwareSerial analyzer(2, 3); // RX, TX piny

void setup() {
  Serial.begin(9600);
  analyzer.begin(9600);
}

void loop() {
  if (analyzer.available()) {
    char data = analyzer.read();
    Serial.print("Received: ");
    Serial.println(data);
  }
}

# Príklad použitia USB Logic Analyzer s ESPHome
uart:
  rx_pin: GPIO2
  tx_pin: GPIO3
  baud_rate: 9600

sensor:
  - platform: uart
    id: analyzer_sensor
    rx_pin: GPIO2
    baud_rate: 9600

text_sensor:
  - platform: uart
    id: analyzer_text_sensor
    rx_pin: GPIO2
    baud_rate: 9600

// Príkladový kód pre Arduino

# Príkladový kód pre ESPHome

// Príkladový kód pre Arduino
// Nainštalujte knižnicu pre USB Logic Analyzer
// Pripojte zariadenie k Arduinu
// Použite funkcie na získanie a analýzu dát

#include <LogicAnalyzer.h>

void setup() {
  // Inicializácia sériovej komunikácie
  Serial.begin(9600);
}

void loop() {
  // Čítanie a analýza dát z Logic Analyzeru
  if (Logic.available()) {
    uint32_t data = Logic.read();
    // Spracovanie dát
    Serial.println(data);
  }
}

# Príkladový kód pre ESPHome
# Nastavenie ESPHome pre použitie s USB Logic Analyzerom
# Konfigurácia sériovej komunikácie a získanie dát

uart:
  rx_pin: GPIO1
  baud_rate: 9600

sensor:
  - platform: uart
    name: "Logic Analyzer Data"
    id: logic_data
    baud_rate: 9600
    data_bits: 8

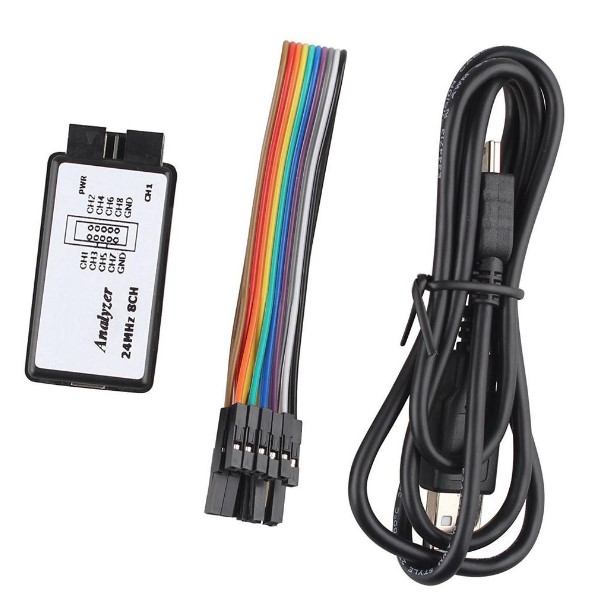

USB Logic Analyzer Device Set USB kábel pre ARM FPGA M10024MHz 8CH 24MHz

Táto položka je logický analyzátor navrhnutý tak, aby bol kompatibilný so softvérom Logic Analyzer, logikou pre každý kanál vzorkovacej frekvencie 24 M/s.

Všeobecné aplikácie okolo 10M, dosť na zvládnutie rôznych príležitostí;

8-kanálový.
Vzorkovacia frekvencia až: 24 MHz, môže byť 24 MHz. 16 MHz, 12 MHz, 8 MHz, 4 MHz, 2 MHz, 1 MHz, 500 kHz, 250 kHz, 200 kHz, 100 kHz, 50 kHz, 25 kHz;
Rozsah vstupného napätia: -0,5V až 5,25V;
Vstupné nízke napätie: -0,5V až 0,8V;
Vstupné vysoké napätie: 2,0 V až 5,25 V,
Vstupná impedancia: 1Mohm || 10pF (typické, približné);
Kryštál: +/-20 ppm, 24 MHz.
Celkom 8 digitálnych kanálov, rozsah napätia je 0 V a 5,5 V, z toho 1,5 V je prah napätia, pod 1,5 V sa považuje za nízke, nad 1,5 V sa považuje za vysoké,
Pracuje s 5 V, 3,3 V, 2,5 V, 2,0 V systémy. Môže pracovať s 1,8 V, ale neodporúča sa.
Chyba/Presnosť: meranie šírky impulzu: +/- 42ns (pri 24 MHz).
UART, SPI, IIC a iné komunikačné ladenie, 24M vzorkovacia frekvencia, dokáže automaticky analyzovať UART, IIC, SPI a mnoho ďalších štandardných protokolov.

Vhodné pre vývoj jedného čipu, vývoj systému ARM, vývoj FPGA.

Popis produktu

Digitálne kanály: 8
Rozsah napätia:
Rozsah vstupného napätia: -0,5V až 5,25V
Vstupné nízke napätie: -0,5V až 0,8V
Vstupné vysoké napätie: 2,0 V až 5,25 V
Funguje so systémami 5V, 3,3V, 2,5V, 2,0V. Môže pracovať s 1,8 V, ale neodporúča sa.
Vstupná impedancia: 1Mohm || 10pF (typické, približné)
Kryštál: +/-20 ppm, 24 MHz
Chyba/presnosť: meranie šírky impulzu: +/- 42ns (pri 24 MHz).
Materiál: kov, plast。Veľká zbierka vzoriek, silná a výkonná.
Vybavené ochranou proti pretlaku pre bezpečnú prácu.
Vhodné pre vývoj jedného čipu, vývoj systému ARM, vývoj FPGA.

Balenie v cene:
1 x Logický analyzátor
1 x USB kábel
1 x kábel Dupont
