Popis

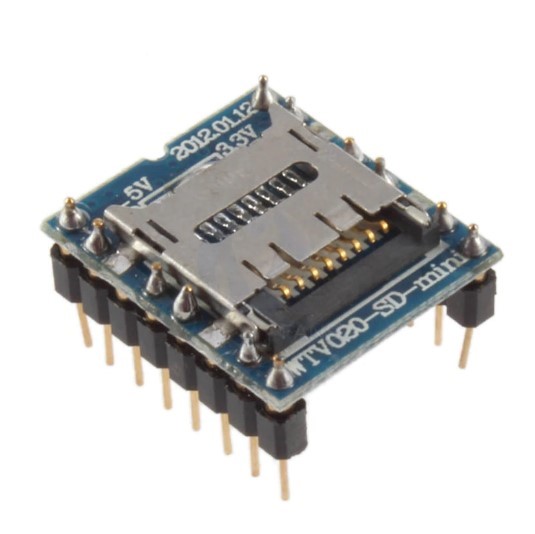

Prehrávanie zvuku na disku U, Micro SD karta, mini modul MP3 pre PIC pre Arduino WTV020-SD-16P
Produkt podporuje maximálnu kapacitu 1G karty SD;
Podporuje prehrávanie súborov vo formáte 4Bit ADPCM;
Automaticky rozpoznávať hlasové súbory;
Načítateľné 6KHz až 32KHz, 36KHz vzorkovacia frekvencia, zvuk AD4;
Načítateľná vzorkovacia frekvencia 6KHz ~ 16KHz WAV audio;
16bitový zvukový výstup DAC a PWM;
Môže uložiť až 512 hlasov;
WTV020-SD-20S, WTV020-SD-16P dva typy modulov ;.
Podpora mikroprocesora a ovládania kľúčov;
Prehrávanie hlasu môže vyvolať ľubovoľný odsek;
Vypnutie funkcie uloženia prevádzkových údajov;
Načítaný hlas bez softvérovej pomoci na kartu SD je možné umiestniť priamo na hlas;
Podpora prehrávania kombinácií súborov vrátane kombinácie stlmenia;
Prevádzkové napätie: DC2,5 ~ 3,6V;
Pokojový prúd: 16uA (karta SD nie je vložená)
Prehľad produktu:
Modul WTV020-SD je hlasový prepisovateľný typ obsahu veľkokapacitného hlasového modulu s možnosťou pripojenia 1 GB pamäte SD karty. Môže načítať hlas vo formáte WAV a hlas vo formáte AD4.
Hlasový čip modulu WTV020-SD Hlavné jadro WTV020SD-20S, s režimom ovládania MP3, hlavným režimom ovládania jeden na jedného (3 hlasy s dvoma hlasmi), režimom ovládania napájacej slučky a sériovým ovládaním druhej rady režim. Riadiaci režim je nastavený na čipe prípravku vzorky, nemožno ho prepínať počas prevádzky rôznych režimov riadenia, ako je napríklad potreba použiť aký režim riadenia, divízia I vybudovať.
Režim ovládania MP3: prehrávanie / zastavenie a ďalší, na jednom, funkcie Volume +, Volume -.
Hlavný režim ovládania jeden na jedného (3 odseky hlasu): kľúč zodpovedajúci spúšti, hlas musí hrať tromi hlasmi a upraviť funkciu odčítania hlasitosti, všetky tlačidlá sú predvoleným spúšťacím impulzom, ktorý sa neopakuje.
Kľúčový režim ovládania jeden na jedného (5 odsekov hlasu): má tri spôsoby ovládania ⑴, všetky klávesy sú impulzne spúšťateľné; ⑵ všetky klávesy slúžia na spustenie / zastavenie (singly sa necyklujú); ⑶ všetky klávesy sú prehrávanie / zastavenie (jeden cyklus).
Režim ovládania pomocou slučky: pri napájaní nemusí spúšťať žiadny vstupno-výstupný port a smerovať všetku hlasovú pamäť automatického prehrávania karty SD a má funkciu napájania a prehrávania pamäte, keď sa vypne a potom automaticky zapne posledný napájací zdroj obnoviť prehrávanie hlasu. Dva režimy ovládania ⑴, P04 má funkciu pulzného prehrávania / pozastavenia; ⑵, P05 má funkciu prehrávania / pozastavenia na úrovni.
Dvojvodičový režim sériového riadenia: Hodiny CLK a odoslanie DI dátovej linky mikrokontrolérom cez modul WTV020-SD na ovládanie dát. Bezplatne môžete hrať hlas akejkoľvek adresy. V tomto stave je možné hrať kombináciu hlasu.
Hlasové aktualizácie priamo prostredníctvom čítačky kariet SD po výmene počítača. Modul podporuje súborový systém FAT. Podpora 6KHz až 32KHz, 36KHz vzorkovacia frekvencia hlasu AD4 a 6KHz ~ 16KHz WAV vzorkovacia frekvencia zvuku WAV, dokáže automaticky rozpoznať vzorkovaciu frekvenciu hlasu a formát hlasového súboru.
Aplikácie:
Modul WTV020-SD je možné použiť v automobilovej elektronike (alarm proti krádeži, parkovací senzor, navigačné systémy GPS, elektronický pes, centrálne zamykanie), inteligentný domáci systém, poplach proti vlámaniu do domu, lekárske nástroje, výzvy ľudského hlasu, prehrávač hudby, domov spotrebiče (sporák, ryžovar, mikrovlnná rúra), zábavné zariadenia (herné konzoly, zábavný automat) model učenia (Zaojiao, detské zvukové knihy), inteligentné dopravné zariadenia (mýtne stanice, parkoviská), komunikačné zariadenia (telefónne prepínače, telefóny), priemyselné riadiace oblasti (výťahy, priemyselné zariadenia), hračky a ďalšie polia.
4. Predvolený model produktu je režim sériovej kontroly
