Popis

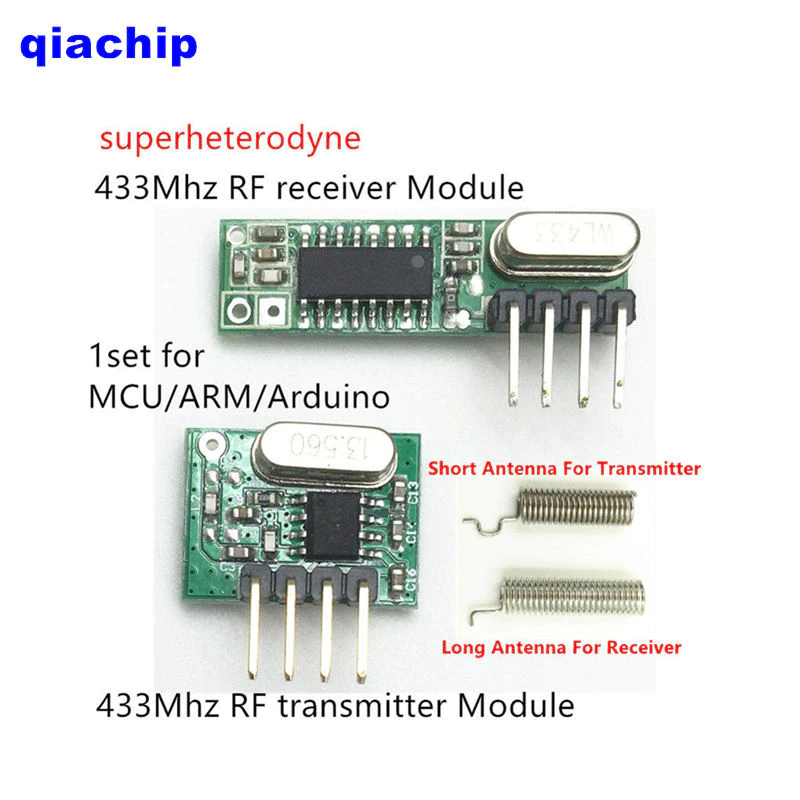

RF modul 433 Mhz superheterodynový prijímač a vysielač Podpora ASK OOK malá súprava s nízkou spotrebou energie pre Arduino/ARM/MCU
1 sada RF modul 433 Mhz superheterodynový prijímač a vysielač Podpora ASK OOK malá súprava s nízkou spotrebou energie pre Arduino/ARM/MCU
Balenie obsahuje:
Modul prijímača * 1ks
Modul vysielača * 1ks
Anténa * 2ks (krátka anténa pre vysielač, dlhá anténa pre prijímač.)
Prostredie aplikácie
Spínač diaľkového ovládania, modul prijímača, motocykle, výrobky proti krádeži automobilov, výrobky na zabezpečenie domácnosti, elektrické dvere, žalúzie, okná, zásuvka na diaľkové ovládanie, LED diaľkové ovládanie, elektrické dvere na diaľkové ovládanie zvuku, diaľkové ovládanie garážových brán, diaľkové ovládanie zaťahovacie dvere, brána na diaľkové ovládanie, posuvné dvere, otvárač dverí na diaľkové ovládanie, systém ovládania zariadenia na zatváranie dverí, závesy na diaľkové ovládanie, alarm, alarm, elektrické autá na diaľkové ovládanie motocykla, diaľkové ovládanie MP3.
Popis produktu
[Modul prijímača] Model produktu: WL101-341
Superheterodynový modul bezdrôtového prijímača WL101-341 prijíma UHF ASK demodulátory podporujúce moduláciu ASK a OOK. Prijímací modul má vysokú citlivosť (-110dBm),
Nízka spotreba energie spolu s vysokým dynamickým rozsahom (viac ako 60 dB). Modul využíva vysoko integrovaný čip, vstavaný predný nízkošumový zosilňovač, mixéry, filtre, obvod frekvenčného syntetizátora atď., ktoré môžu maximalizovať optimalizáciu signálu.
Vlastnosti produktu
1.Podpora modulácie ASK / OOK, citlivosť prijímača -110dBm;
2. Prevádzková frekvencia: 433,92 MHz, šírka pásma asi ± 150 kHz;
3.rozsah vstupného sieťového napätia: 3.0V-5V;
Pracovný prúd: Typ :5.0mA (Požiadavka:VDD=5V) ; Typ: 6,0 mA (požiadavka: VDD=3V)
4. Pokojový prúd: 1uA
5. Nízka spotreba energie;
6. dobrá selektivita a potlačenie falošného žiarenia a ľahko prejsť medzinárodnou certifikáciou CE / Fcc;
7. Dobré potlačenie vyžarovania lokálneho oscilátora, viacnásobný modul prijímača, s ktorým sa dá pracovať (tj viac ako jeden príjem) a nebudú sa navzájom rušiť, používané spoločne bez ovplyvnenia prijímacej vzdialenosti;
8. viacnásobné prenosové rýchlosti, všeobecný modul pre 2 kHz, až do 10 kHz;
9. Teplotný rozsah: -40-85 °C
10. ultra malá veľkosť 30,25 × 8,5 × 1 (mm) (možno prispôsobiť podľa zákazníka)
11.Externá anténa: 32CM jednožilový drôt, stočený do špirály
[Modul vysielača] Model produktu: WL102-341
Vysielací modul WL102-341 je UHF modulovaný vysielač ASK, podporuje moduláciu ASK a OOK. Modul vysielača integruje analógový obvod PLL a modulačný obvod ASK s vysokou úrovňou integrácie atď., Môže byť použitý s bezdrôtovou komunikáciou krátkeho dosahu. Pracovná frekvencia 433 MHz, vysielací výkon je väčší ako 11 dBm.
Vlastnosti produktu
1.Podporujte moduláciu ASK / OOK, vysielací výkon je väčší ako 11dBm;
2. Pracovná frekvencia: 433,92 MHz;
3. rozsah vstupného napätia siete: 2,0V-3,6V;
4. prúd v režime vypnutia s nízkou spotrebou energie je menší ako 1uA;
5. prenosová rýchlosť do 20 kHz;
6. Vzdialenosť štartu: 20-100 metrov
7. Veľkosť: 16* 12 * 1mm
8. externá anténa: 25cm obyčajná viacžilová alebo jednožilová linka
9. Teplotný rozsah: -45-85 °C
Aplikácie
1. bezdrôtový vypínač, zásuvka, vypínač diaľkového ovládania, modul prijímača,
2. kontrola prístupu, elektrické autá, motocykle, výrobky proti krádeži automobilov, diaľkové otvárače dverí, riadiaci systém zatváračov
3. bezpečnosť, monitorovacie systémy, domáce bezpečnostné produkty, elektrické dvere, alarm hostiteľ, alarm
4. ovládanie izieb, žalúzie, okná, zásuvka na diaľkové ovládanie, LED na diaľkové ovládanie, elektrické dvere na diaľkové audio na diaľkové ovládanie, diaľkové ovládanie na garážové brány, zaťahovacie brány na diaľkové ovládanie, rolovacie brány na diaľkové ovládanie, posuvné dvere
5. inteligentné domáce produkty, závesy na diaľkové ovládanie, MP3 na diaľku, audio
