Popis
Parametre produktu:
Vstupné napätie: 4,5-5,5V;
Názov zostavy: 5V liter 12V Boost board;
Výstupné napätie: 11,5-12,5V;
Maximálny výstupný prúd: 60mA
Hlavný riadiaci čip: MC34063
modul je už zostavený !

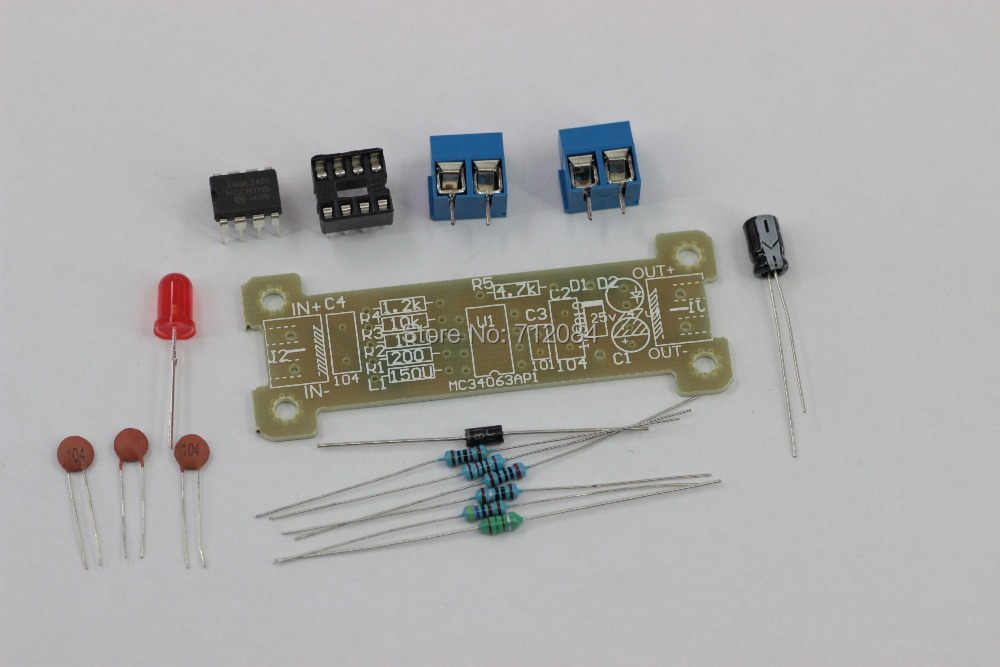

Package Included:
1 * PCB plate
1 * 8PIC block
1 * MC34063
1 * 4.7K resistance
1 * 1.2K resistance
1 * 200 ohm resistance
1 * 10K resistance
1 * 1 ohm resistance
1 * 1N5819
1 * 101 ceramic capacitors
2 * 104 ceramic capacitors
1 * 25V47UF capacitor
1 * 3MM LED
1 * 150UH inductance
2 * KF301-2P
DC 5V až DC 12V boostovací modul
5V až 12V posilňovací modul je založený na čipovom posilňovacom module MC34063, dokáže realizovať vstupné 5V napätie, stabilný výstup 12V napätia.
A. Princíp
Tento obvod obsahuje hlavne filtračnú kapacitu, boostovací čip MC34063 a odpor, stratu napätia cez filtračný kondenzátor, prepojenie s booster čipom MC34063, MC34063 zosilňovač vstupného napätia na výstup 12V, po filtri elektrolytického kondenzátora stabilný výstup 12V Napätie.
B. Elektrické vlastnosti
Vstupné napätie: 4,5 ~ 5,5 V
Výstupné napätie: 11,5 ~ 12,5
V Maximálny výstupný prúd: 60 mA
Veľkosť dosky plošných spojov: 6,5 * 2,5 cm
C. Schematický diagram
