Popis



OV7670 Kamerový Modul

Popis	OV7670 kamerový modul je modul s podporou VGA CIF auto expozície, s aktívnou veľkosťou displeja 640×480. Je vhodný pre použitie s platformou Arduino.
Vlastnosti	Podpora pre VGA CIF auto expozíciu, aktívna veľkosť displeja 640×480, kompatibilita s Arduino.
Špecifikácie	Podpora pre VGA CIF auto expozíciu, aktívna veľkosť displeja: 640×480, kompatibilita s Arduino.
Príklady použitia	Príkladový kód pre Arduino: // Príkladový kód pre OV7670 kamerový modul #include <OV7670.h> OV7670 camera; void setup() { camera.init(); } void loop() { camera.capture(); }

Kopírovať kód







OV7670 Kamerový Modul

Popis	OV7670 kamerový modul je modul s podporou VGA CIF auto expozície, s aktívnou veľkosťou displeja 640×480. Je vhodný pre použitie s platformou Arduino.
Vlastnosti	Podpora pre VGA CIF auto expozíciu, aktívna veľkosť displeja 640×480, kompatibilita s Arduino.
Špecifikácie	Podpora pre VGA CIF auto expozíciu, aktívna veľkosť displeja: 640×480, kompatibilita s Arduino.
Príklady použitia	Príkladový kód pre Arduino: // Príkladový kód pre OV7670 kamerový modul #include <OV7670.h> OV7670 camera; void setup() { camera.init(); } void loop() { camera.capture(); } Príkladový kód pre ESPHome: # Príkladový kód pre OV7670 kamerový modul v ESPHome sensor: - platform: ov7670 name: "ov7670_camera" resolution: "640x480" auto_exposure: true

Kopírovať kód

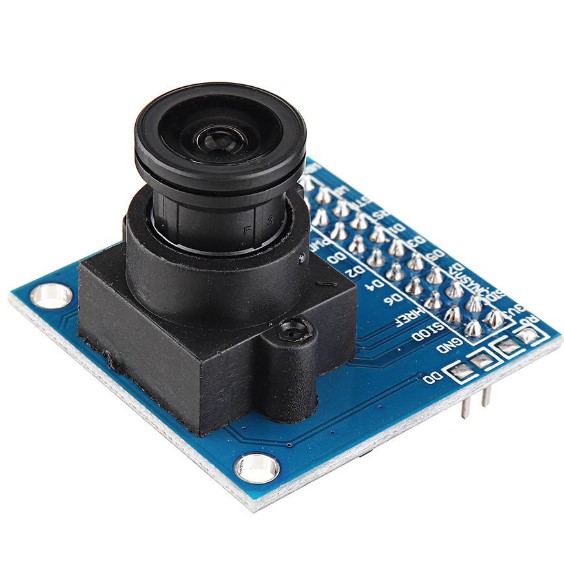

Modul kamery OV7670 Modul OV7670 Podporuje VGA CIF displej s automatickou kontrolou expozície aktívny rozmer 640X480 Pre Arduino

OV7670 300KP VGA kamerový modul pre Arduino

Popis
Obrazový snímač OV7670, malé rozmery, nízke prevádzkové napätie a poskytuje všetky funkcie jednočipovej VGA kamery a obrazového procesora. Prostredníctvom ovládania zbernice SCCB môžete na výstup priviesť celý rámec, podvzorkovať, ovplyvniť okno spôsobom s rozlíšením dát 8 bitov. VGA obraz produktu je až 30 snímok/s. Používatelia môžu plne ovládať kvalitu obrazu, formát údajov a režim prenosu. Proces funkcií spracovania obrazu vrátane gama kriviek, vyváženia bielej, sýtosti, chroma, atď., je možné naprogramovať cez rozhranie SCCB. Obrazový snímač OmmiVision využíva jedinečnú technológiu snímača na zlepšenie kvality obrazu znížením alebo odstránením optických alebo elektronických defektov, ako je napríklad šum s pevným vzorom, kvitnutie chvosta, čistý a stabilný farebný obraz.

Vysoká citlivosť pre aplikácie pri slabom osvetlení
Nízke napätie vhodné pre vstavané aplikácie
Štandardné rozhranie SCCB kompatibilné s rozhraním I2C
Výstupný formát RawRGB až RGB (GRB4: 2:2, RGB565/555/444), YUV (4:2:2) a YCbCr (4:2:2)
podpora VGA, CIF a od CIF do veľkosti 40×30
Spôsob podvzorkovania VarioPixel
odstránenie svetlých pruhov, automatická kalibrácia úrovne čiernej kontroly kvality obrazu vrátane sýtosti farieb, odtieňa, gama, ostrosti ANTI_BLOOM
ISP má funkciu kompenzácie šumu a mŕtvych pixelov
podpora škálovania obrazu
Objektív je kompenzácia straty svetla
Detekcia 50/60 Hz
sýtosť sa automaticky nastaví (úprava UV)
vylepšenie okrajov sa automaticky nastaví
Automaticky sa nastaví redukcia šumu
kľúčové parametre
fotosenzitívne pole 640×480
IO napätie 2,5V až 3,0V (interné LDO napájanie jadra).
výkonová prevádzka 60mW/15fpsVGAYUV
Spánok <20 μA
teplotná prevádzka od -30 ° C do 70 ° C
0 °C až 50 °C
(8-bitový) výstupný formát ? YUV/YCbCr4 RGB565/555/444 GRB4: 2:2: 2:2 Nespracované údaje RGB
Optická veľkosť 1/6 ”
zorný uhol 25°
maximálna rýchlosť Zhen 30 snímok za sekundu VGA
Citlivosť 1,3 V / (Lux-sec)
odstup signálu od šumu 46 dB
dynamický rozsah 52 dB
progresívny režim prehliadania
elektronická expozícia
plocha 3,6 μm x 3,6 μm
tmavý prúd 12 mV/s pri 60°C
Balenie obsahuje:
1 x modul CMOS kamery ov7670
