Popis

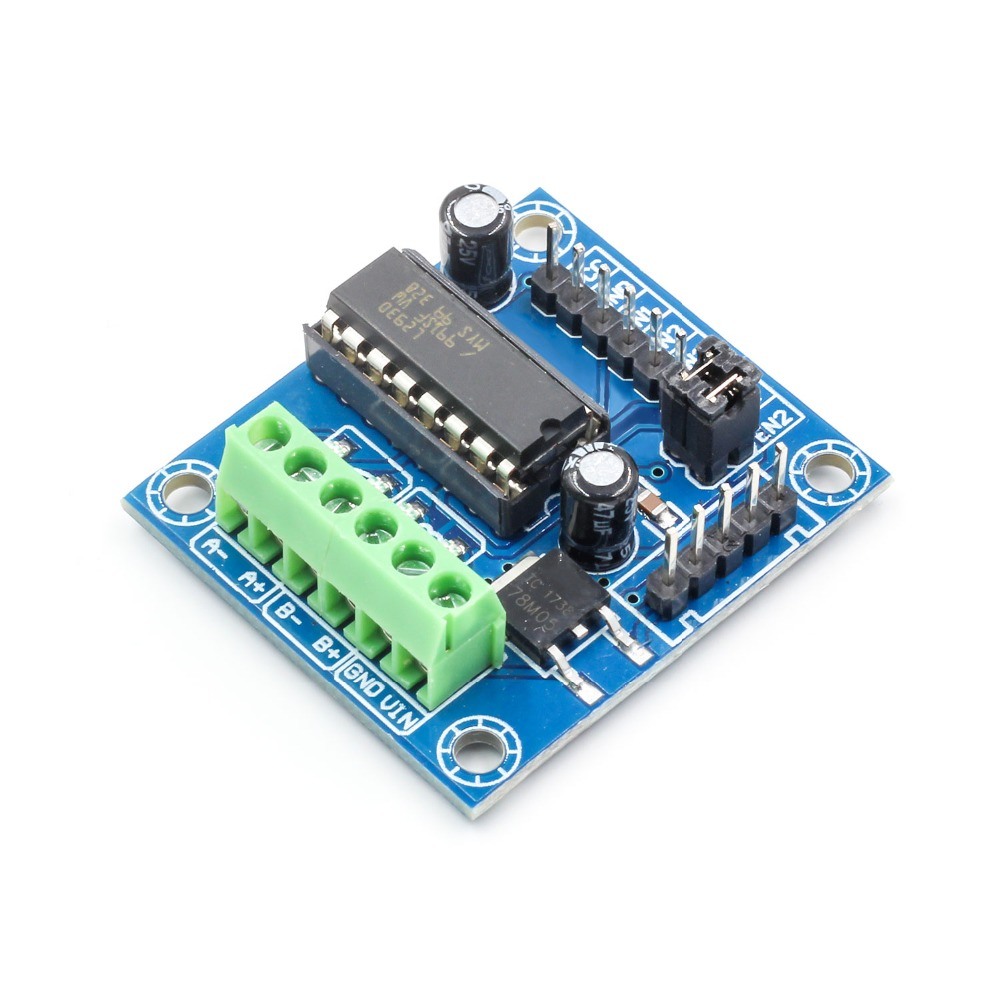

Rozširujúca doska Mini Motor Drive Shield Modul ovládača motora L293D pre Arduino MEGA2560 R3
Nový štít motora L293D, vstupné napätie DC4,5-25V
600 mA VÝSTUPNÝ PRÚD NA KANÁL
1,2A ŠPIČKOVÝ VÝSTUPNÝ PRÚD (neopakuje sa) NA KANÁL
POVOLIŤ ZARIADENIE
OCHRANA PRED TEPLOTAMI
LOGICKÉ VSTUPNÉ NAPÄTIE “0” DO 1,5 V (VYSOKÁ ODOLNOST PROTI HLUKU)
VNÚTORNÉ SVORNÉ DIÓDY
Zariadenie je mnolitický integrovaný vysokonapäťový, vysokoprúdový štvorkanálový ovládač navrhnutý tak, aby akceptoval štandardné logické úrovne DTL alebo TTL a poháňal indukčné záťaže (ako sú reléové solenoidy, DC
a krokové motory) a spínacie výkonové tranzistory. Pre zjednodušenie použitia ako dvoch mostíkov je každý pár kanálov vybavený aktivačným vstupom. Samostatný napájací vstup je k dispozícii pre logiku, čo umožňuje prevádzku pri nižšom napätí a sú zahrnuté interné svorkové diódy. Toto zariadenie je vhodné na použitie v spínacích aplikáciách pri frekvenciách do 5 kHz.
L293D Expansion Board
