Popis
MFRC-522 RC-522 RC522 Anténny RFID IC bezdrôtový modul pre Arduino SPI Writer Reader IC Card Bezdrôtový modul

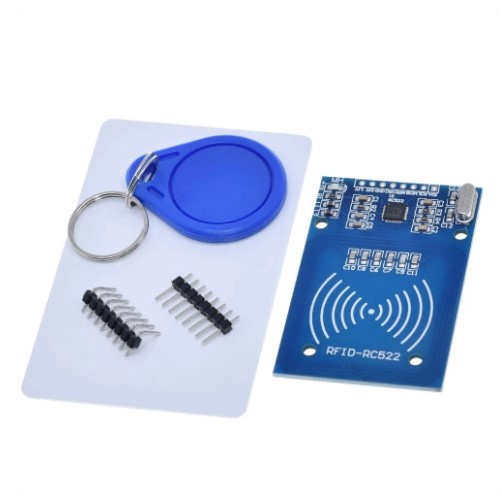

1x modul RFID-RC522
1x štandardná prázdna karta S50
1x karta špeciálneho tvaru S50 A (ako je znázornené na tvare krúžku na kľúče)
1x rovné, zakrivené rady špendlíka článku
【Čip RC522】
MF RC522 sa aplikuje na vysoko integrovaný čip bezkontaktnej komunikačnej karty na čítanie a zápis 13,56 MHz, ktorý spoločnosť uviedla na trh pre „tabuľkovú“ aplikáciu nízkonapäťového, lacného a malého bezkontaktného čipu karty na čítanie a inteligentné merače a prenosné ručné zariadenia vyvinuli lepšiu voľbu. MF RC522 využíva pokročilú koncepciu modulácie a demodulácie úplne integrovanú vo všetkých typoch pasívnych bezkontaktných komunikačných metód a protokolov 13,56 MHz. 14443A kompatibilné signály transpondéra. Digitálna časť na spracovanie snímok ISO14443A a detekciu chýb. Okrem toho podporuje rýchly šifrovací algoritmus CRYPTO1, validáciu terminológie pre produkty. Podpora MFRC522 Pre sériu vysokorýchlostnej bezkontaktnej komunikácie, obojsmerná rýchlosť prenosu dát až 424 kbit/s. Ako noví členovia série čítacích kariet 13,56 MHz z rodiny vysoko integrovaných čipov, MF RC522 MF RC500 MF RC530 Existuje veľa podobností, ale majú aj mnohé vlastnosti a rozdiely. Komunikácia medzi ním a hostiteľským režimom SPI pomáha zmenšiť pripojenie, zúžiť objem dosky plošných spojov, znížiť náklady.
【modul RFID】
Modul MF522-AN je originálna čítačka obvodových kariet s čipovým dizajnom MFRC522, ľahko použiteľná, nízka cena a vzťahuje sa na vývoj používateľského zariadenia, čítačku a vývoj pokročilých aplikácií, potrebu návrhu / výroby terminálu RF karty používateľa . Tento modul je možné vložiť priamo do rôznych foriem čítačky. Využíva napätie 3,3V, cez rozhranie SPI jednoduché pár riadkov priamo s ľubovoľným užívateľom CPU základná doska pripojená komunikácia môže zabezpečiť, že modul je stabilná a spoľahlivá práca, diaľková čítačka kariet;
【Elektrické parametre】
Prevádzkový prúd: 13-26mA / DC 3,3V
Kľudový prúd: 10-13mA / DC 3,3V
Spánkový prúd: <80uA
Špičkový prúd: <30mA
Prevádzková frekvencia: 13,56 MHz
Podporované typy kariet: Pre mifare1 S50, Pre mifare1 S70 Pre Ultralight, Pre Pro, Pre DESFire
Fyzické vlastnosti produktu: veľkosť: 40 mm × 60 mm
Prostredie Prevádzková teplota: -20-80 stupňov Celzia
Skladovacia teplota prostredia: -40-85 stupňov Celzia
Relatívna vlhkosť: relatívna vlhkosť 5% -95%
Parametre rozhrania modulu SPI
Rýchlosť prenosu dát: maximálne 10 Mbit/s
