Popis

Kód pre zobrazenie na LCD displeji

Display:

platform: lcd_gpio # alebo lcd_pcf8574
# ...
lambda: |-
    // Vypíšte 0 v ľavom hornom rohu
    it.print("0");

    // Vypíšte 1 na druhom riadku a druhej stĺpci.
    it.print(1, 1, "1");

    // Napíšte hodnotu senzora (predpokladajme, že je to 42.1)
    it.printf("%.1f", id(my_sensor).state);
    // Výsledok: "42.1" (bodka sa zobrazí na segmente zobrazujúcom "2")

    // Vypíšte hodnotu senzora s oddeľovačom s nulovými číslicami po desatinnom mieste
    it.printf("Hodnota senzora: %8.0f", id(my_sensor).state);
    // Výsledok: "Hodnota senzora:       42"

    // Vypíšte aktuálny čas
    it.strftime("Je %H:%M dňa %d.%m.%Y", id(my_time).now());
    // Výsledok pre 10:06 21. augusta 2018 -> "Je 10:06 dňa 21.08.2018"


Čas:

- platform: homeassistant
  id: my_time


Užívateľské znaky:

platform: lcd_pcf8574
id: mydisplay
# ...
user_characters:
  - position: 0
    data:
      - 0b00000
      - 0b01010
      - 0b00000
      - 0b00100
      - 0b00100
      - 0b10001
      - 0b01110
      - 0b00000
  - position: 7
    data:
      - 0b00000
      - 0b01010
      - 0b00000
      - 0b00100
      - 0b00100
      - 0b00000
      - 0b01110
      - 0b10001
lambda: |-
  it.print("Ahoj svet \x08 \x07!");


Binárny senzor:

platform: lcd_pcf8574
id: mydisplay
# ...

binary_sensor:
  - platform: gpio
    # ...
    on_press:
      then:
        - binary_sensor.template.publish:
            id: backlight
            state: ON
        - binary_sensor.template.publish:
            id: backlight
            state: OFF
  - platform: template
    id: backlight
    filters:
      - delayed_off: 90s
    on_press:
      then:
        - lambda: |-
            id(mydisplay).backlight();
    on_release:
      then:
        - lambda: |-
            id(mydisplay).no_backlight();


Informácie o LCD displeji 16×2 s I2C rozhraním

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27, 16, 2);  // Adresa displeja: 0x27, 16 stĺpcov, 2 riadky

void setup() {
  lcd.begin();  // Inicializácia displeja
  lcd.backlight();  // Zapnutie podsvietenia
  lcd.setCursor(0, 0);
  lcd.print("Hello, World!");
}

void loop() {
  // Žiadne ďalšie akcie v smyčke loop(), displej zostane statický
}

# Example configuration entry
i2c:
  sda: D0
  scl: D1

display:
  - platform: lcd_pcf8574
    dimensions: 20x4
    address: 0x27
    lambda: |-
      it.print("Hello World!");

Informácie o LCD1602 LCD Display Module

Nahráva sa...

Nahráva sa...

Informácie o LCD displeji 16×2 s I2C rozhraním

Pri pripojení k Arduinu je potrebné dodržať správne nastavenie I2C adresy, podľa príslušného propojenia pínov A0, A1 a A2.

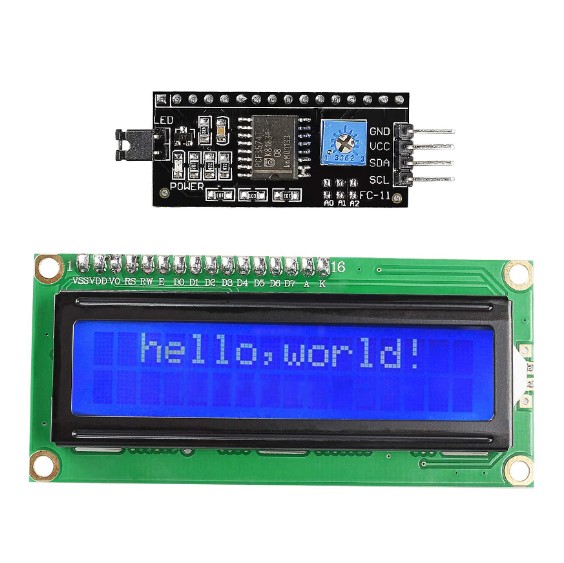

LCD1602 LCD Display Module Blue Screen HD44780 16×2 IIC Character 5V for Arduino LCD Screen

Popis

LCD1602 je modul LCD displeja s kapacitným modulom 1602. Displej má modrý podsvietený displej a umožňuje zobrazenie 16 znakov na 2 riadkoch. Je ideálny pre zobrazovanie textu a jednoduchých symbolov v projektoch s Arduinom a inými mikrokontrolérmi.

Vlastnosti

• Modul LCD displeja s kapacitným modulom 1602
• Displej s modrým podsvietením
• Zobrazenie 16 znakov na 2 riadkoch
• Podpora I2C komunikácie
• Jednoduchá integrácia s Arduinom

Špecifikácie

Príklady použitia

LCD1602 je ideálny pre rôzne projekty a aplikácie, vrátane:

• Zobrazenie textových informácií vo vstavaných systémoch
• Interaktívne rozhrania pre Arduino projekty
• Ukazovatele stavu pre rôzne senzory a moduly

Inštalácia

Inštalácia LCD1602 modulu je jednoduchá. Stačí pripojiť modul k Arduinu pomocou I2C rozhrania a napájacieho pripojenia. Potom môžeš začať používať LCD displej v tvojich projektoch.

LCD1602 LCD

Špecifikácie:
Farba: ako je znázornené
Veľkosť produktu: 8 * 5,9 cm
Hmotnosť produktu: 45,5 g
Hmotnosť balenia: 50g
Napájacie napätie: 5V
Balenie obsahuje:
1ks IIC / I2C / TWI / SPI sériové rozhranie 1602 16X2 LCD modul
Charakteristika:
Je to ďalší skvelý LCD displej s modrým podsvietením. Keďže je ovládač zdrojov pinov obmedzený, váš projekt nemusí byť schopný použiť normálny štít LCD, ak je pripojený k určitému počtu senzorov alebo SD karty. S týmto modulom LCD rozhrania I2C však budete môcť realizovať zobrazenie údajov.
I2C adresa: 0x27 (nedá sa zmeniť!).
Podsvietenie (biely znak na modrom pozadí)
Podsvietený displej s potenciometrom ovládania kontrastu
Kompatibilné s protokolom I2C (rozhranie I2C je pripravené na použitie)
Modrá s bielymi znakmi alebo žltá s čiernymi znakmi (v závislosti od zakúpenej možnosti)
