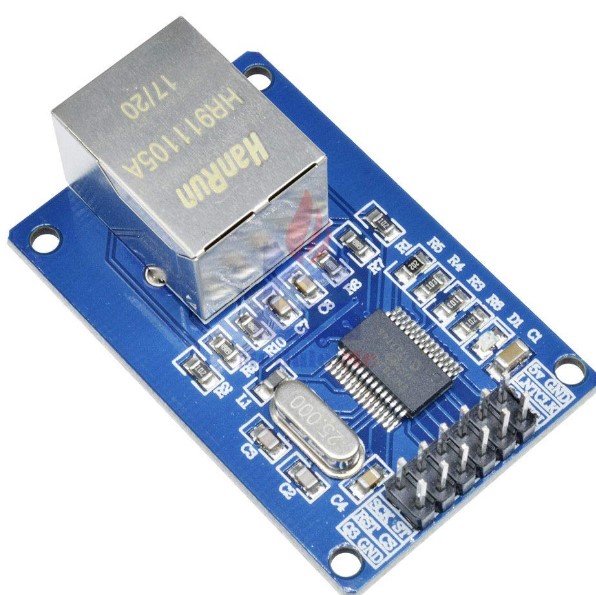

ENC28J60 LAN Ethernet Network Board Module for arduino 25MHZ Crystal AVR 51 LPC STM32 3.3V

8,55 €

2 na sklade

Katalógové číslo: 228 Kategórie: ,

Popis



ENC28J60 LAN Ethernet Network Board Module for Arduino

Popis

ENC28J60 LAN Ethernet Network Board Module je modul pre Arduino a iné platformy, ktorý umožňuje pripojenie k lokálnej sieti cez Ethernet.

Vlastnosti

  • Podpora pre Arduino, AVR, 51, LPC, STM32 a ďalšie platformy
  • Frekvencia: 25MHz
  • Napätie: 3.3V

Špecifikácie

Vlastnosť Hodnota
Frekvencia 25MHz
Napätie 3.3V

Príklady použitia

Príkladový kód pre Arduino


// Príkladový kód pre pripojenie k lokálnej sieti
// s použitím ENC28J60 modulu pre Arduino
// Vyžaduje knižnicu Ethernet.h
#include <Ethernet.h>

byte mac[] = { 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED };
IPAddress ip(192, 168, 1, 177);
EthernetServer server(80);

void setup() {
Ethernet.begin(mac, ip);
server.begin();
}

void loop() {
// kód pre obsluhu požiadaviek
}

Príkladový kód pre ESPHome


# Príkladový kód pre pripojenie k lokálnej sieti
# s použitím ENC28J60 modulu pre ESPHome
ethernet:
type: LAN8720
mdc_pin: GPIO23
mdio_pin: GPIO18
clk_mode: GPIO0_IN
phy_addr: 0

manual_ip:
static_ip: 10.0.0.42
gateway: 10.0.0.1
subnet: 255.255.255.0

Čipová doska ENC28J60-I/SO

Čipová doska 25MHz kryštál.

Čipová doska sieťového rozhrania HR911105A.

Kolík napájacieho zdroja 3,3 V.

Veľkosť: 5,9 cm x 3,5 cm – 2,32 palca x 1,38 palca.

Pripomienka ladenia:

  1. IP adresa počítača na sieťový segment a modul, ako napríklad IP modul 192.168.1.2, počítačová zostava IP: 192.168.1.3; 192.168.1 je časť 3;
  2. Prekrížte sieťový kábel pripojený k ústiu modulu počítačovej siete a ústiu; (to znamená, že káblová sieť 1 3,2 kríž, a potom nechápu, že existujú obrázky Baidu);
  3. Modul a pripojenie MCU by mali venovať pozornosť spojeniu každého vedenia je spoľahlivé (povrch nie je ani spojený s dobrým);
  4. A port MCU portu I, aby sa potvrdilo, že je správny;
  5. Program rekompiluje, stiahne, potvrdí, či sa má sťahovať! STM32 a 51 IO

Pokyny na zapojenie:

############# Pripojenie STM32 ############

Modul STM32f103VBT6 ENC28J60 alebo iný stm32

  • PC10 ———– RESET
  • PC12 ——— CS // Režim pull-up výstupu PC12
  • // SPI1-
  • PA5 ———– SCK / / výstupný režim
  • PA6 ———– Vstupný režim SO / /
  • PA7 ———– SI / / výstupný režim

####### Mikrokontrolér 51 ############# // —————————– —-

Zmeňte IP adresu a MAC adresu v uipopt.h

192.168.1.100

// ——————————— Konfigurácia portu v spi.h.

  • STC12C5A60S2 DIP OSC: 18,432Msbit CSN = P1^0; / / 28J60– CS (SS)
  • Sbit SIN = P1^1; / / MOSI
  • Sbit SON = P1^2; / / MISO
  • Sbit SCKN = P1^3; / / SCK
  • Sbit RSTN = P1^4; / / RST
  • Sbit INTN = P3^3; / / INT



Ďalšie informácie

Hmotnosť 0,01263 g
Rozmery 5,6 × 3,3 × 2 mm
