Digitálny I2C ADS1115 Presnejší 4-kanálový modul ADC s feritovým programovateľným zosilňovačom zosilnenia pre Arduino RPi
Pre mikrokontroléry bez analógovo-digitálneho prevodníka alebo ak chcete ADC s vyššou presnosťou, ADS1115 poskytuje 16-bitovú presnosť pri 860 vzorkách za sekundu cez I2C. Čip môže byť nakonfigurovaný ako 4 jednostranné vstupné kanály alebo dva diferenciálne kanály. Ako príjemný bonus obsahuje dokonca aj programovateľný zosilňovač zosilnenia až 16x, ktorý pomáha zosilniť menšie jednotlivé/diferenciálne signály v celom rozsahu. Tento ADC sa nám páči, pretože môže bežať od 2V do 5V napájania / logiky, dokáže merať veľký rozsah signálov a jeho použitie je veľmi jednoduché. Je to skvelý univerzálny 16-bitový prevodník.

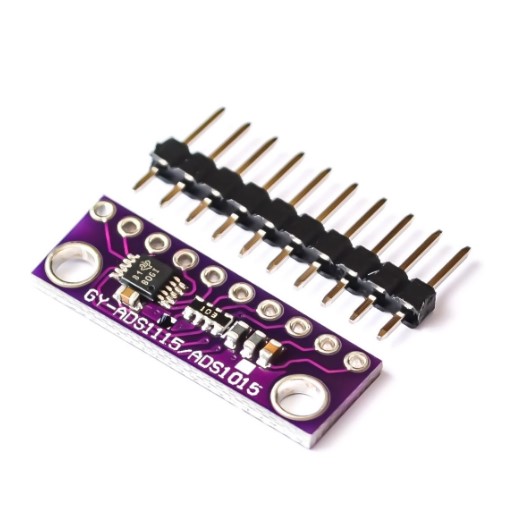

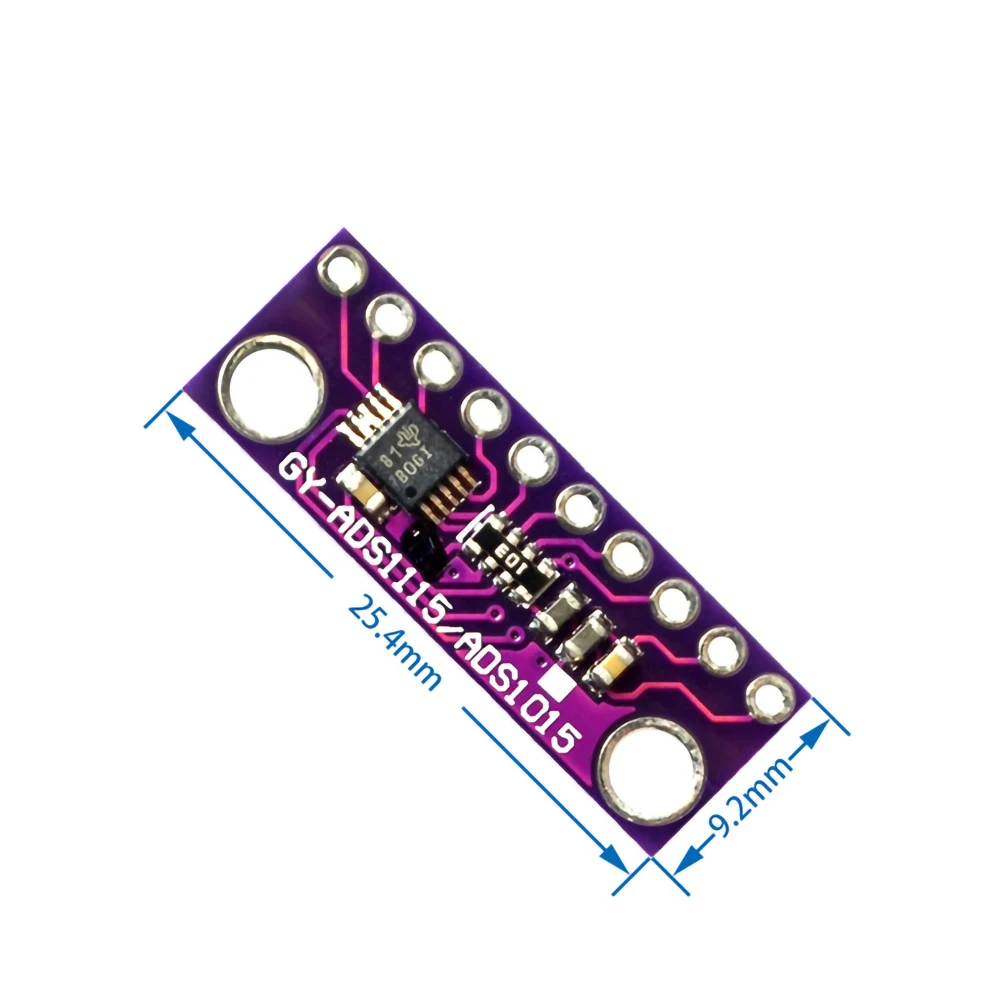

Čip je pomerne malý, takže sa dodáva na vylamovacej doske s feritmi, aby boli AVDD a AGND tiché. Prepojenie prebieha cez I2C. Adresu je možné zmeniť na jednu zo štyroch možností (pozri tabuľku s údajmi 5), takže môžete mať pripojené až 4 ADS1115 na jednu 2-vodičovú I2C zbernicu pre 16 jednokoncových vstupov.
ŠIROKÝ ROZSAH NAPÁJANIA: 2,0V až 5,5V
NÍZKOPRÚDOVÁ SPOTREBA: Nepretržitý režim: Iba 150 A Režim jedného záberu: Automatické vypnutie
PROGRAMOVATEĽNÁ DÁTOVÁ RÝCHLOSŤ: 8SPS až 860SPS
VNÚTORNÉ REFERENČNÉ NAPÄTIE NÍZKEHO DRIFTU
VNÚTORNÝ OSCILÁTOR
INTERNÉ PGA
ROZHRANIE I2C: Adresy s možnosťou výberu pinov
ŠTYRI JEDNOKONCOVÉ ALEBO DVA DIFERENCIÁLNE VSTUPY
PROGRAMOVATEĽNÝ POROVNÁVAČ
Táto doska/čip používa I2C 7-bitové adresy medzi 0x48-0x4B, voliteľné pomocou prepojok.
