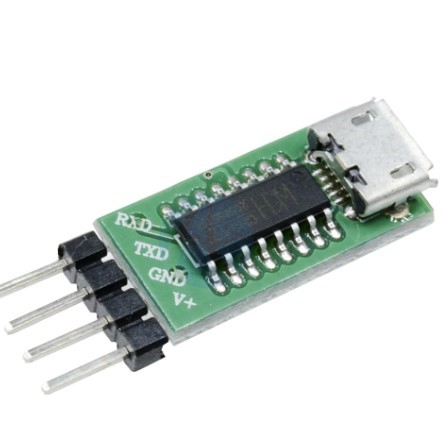

CH340C/CH340T Micro USB na TTL sériový port ISP modul na stiahnutie pre STM32 51 5 V 3,3 V 500 mA
Úvod:
Veľmi malý sériový modul USB na TTL, modul používa rozhranie Micro USB, kompatibilné s dátovým káblom pre Android, šírkou modulu a šírkou zástrčky dátového kábla pre Android, priamo vložený do dátovej linky Micro USB konektor na použitie, veľmi malý a pohodlné. V porovnaní s použitím samčieho konektora USB typu A priamo zapojeného do PC na module USB na TTL je tento modul na pripojenie vývojovej dosky a iných sériových zariadení pohodlnejší.
Modul založený na čipe CH340C a čipe CH340G, CH340T je úplne rovnaký. Modul môže byť použitý na podporu mikrokontroléra STC a inej podpory programu sériového sťahovania programu sťahovania mikrokontroléra alebo ako sériová komunikačná linka PC a mikrokontroléra, stabilná a spoľahlivá.
Vlastnosti produktu:
1) Čip: CH340C
2) Prevádzkové napätie: 5V alebo 3,3V
3) Dátové bity: 5 bitov, 6 bitov, 7 bitov, 8 bitov
4) stop bity: 1,2
5) Overenie: nepárne, párne, nie, značka, medzera
6) Prenosová rýchlosť: 50 ~ 2 MHz
7) Poistka obmedzujúca prúd: 500 ma
8) Operačný systém: Windows xp, win7,8,10
9) Prevádzková teplota: -40 ° ~ 85 °
10) Veľkosť: 10,4 mm x 28,5 mm
1) IC vodiča
CH340 je čip adaptéra USB zbernice na dosiahnutie portu USB na sériový alebo USB na tlačový port.
CH340 vstavaný nezávislý transceiver buffer, podpora simplexnej, poloduplexnej alebo plne duplexnej asynchrónnej sériovej komunikácie. Sériové dáta zahŕňajú jeden štartovací bit nízkej úrovne, 5, 6, 7 alebo 8 dátových bitov, jeden alebo dva vysokoúrovňové stop bity a podporujú nepárnu paritu / párnu paritu / kontrolu príznaku / prázdny test.
CH340 podporuje bežnú komunikačnú prenosovú rýchlosť: 50,75,100,110,134,5,150,300,600,900,1200,1800,2400,3600,4800,9600,14400,19200,360800,38t / RTI & gt; a & lt; RTI = 0,0 > gt;
2) Napájanie vývojovej dosky
Nasledujúce sú rovnaké ako ”
Čip CH340 podporuje napájacie napätie 5V alebo napájacie napätie 3,3V. Pri použití 5V prevádzkového napätia by mal mať CH340 čip VCC vstupný zdroj napájania 5V a pin V3 by mal mať externú kapacitu 0,1uF výkonového oddeľovacieho kondenzátora. Pri použití 3,3V prevádzkového napätia by mal byť V3 pin CH340 čipu prepojený s VCC kolíkom, zatiaľ čo externé napájanie 3,3V vstupu a s CH340 čipom pripojeným k iným obvodom nesmie prekročiť prevádzkové napätie 3,3V.
Modul je štandardne nastavený na 5V prevádzkové napätie, napätie čipu z USB rozhrania, ak chcete zmeniť na 3,3V prevádzkové napätie, musíte modul zálohovať 5V, 3,3V bod výberu pracovného napätia pre prepnutie na stredný bod a ďalší bod skratovaný . V tomto bode je potrebné VCC nohy na vstup modulu 3,3V napájanie, modul môže fungovať.
