Cc1101 Wireless Transceiver Module 350M Distance Transmission 433Mhz/2500/NRF

11,70 €

1 na sklade

Katalógové číslo: 134 Kategórie: , ,

Popis

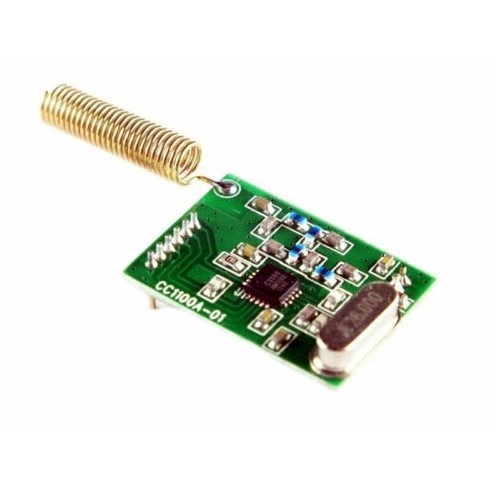

Cc1101 modul bezdrôtového vysielača a prijímača 350M Prenos na vzdialenosť 433 MHz/2500/NRF

https://www.ti.com/lit/ds/symlink/cc1101.pdf

ER-WRF11010R

433MHz RF modul vysielača a prijímača CC1101 (ER-WRF11010R)

CC1101 je lacný transceiver pod 1 GHz navrhnutý pre bezdrôtové aplikácie s veľmi nízkou spotrebou. Obvod je určený hlavne pre frekvenčné pásma ISM (Industrial, Scientific and Medical) a SRD (Short Range Device) na 315, 433, 868 a 915 MHz, ale dá sa jednoducho naprogramovať na prevádzku na iných frekvenciách v rozsahu 300-348 MHz. , 387-464 MHz a 779-928 MHz pásma.
  • Vstupné napätie: 3,3V
  • maximálna prevádzková rýchlosť: 500 kbps, podpora modulácie 2-FSK, GFSK a MSK
  • možno softvérovo upravovať prenosovú rýchlosť, výkon, frekvenciu a ďalšie súvisiace parametre
  • vysoká citlivosť (<1,2 kbps -110dDm, 0,1% chybovosť paketov)
  • Detekcia chýb CRC a vstavané riadenie viacbodovej komunikácie s hardvérovou adresou
  • nižšia spotreba prúdu (RX, 15,6 mA; 2,4 kbps, 433 MHz)
  • programovateľné ovládanie výstupného výkonu, maximálny výstupný výkon +10dBm
  • štandardné 2,0 mm DIP rozstupové rozhrania pre vstavané aplikácie
  • samostatné 64-bajtové RX a TX dátové FIFO
  • Prenosová vzdialenosť: 300 – 500 metrov (v závislosti od konkrétnej situácie prostredia a prenosovej rýchlosti komunikácie atď.



1.Súprava RF vysielača a prijímača 433 MHz pre Arduino
2.Prevádzkové napätie: DC5V
4.Prijímacia frekvencia: 433,92MHZ
5.Citlivosť prijímača:-105DB
7.Externá anténa: 32CM jednožilový drôt, stočený do špirály
2. Vzdialenosť spustenia: 350 metrov (rôzne napätie, rôzne výsledky)
3.Prevádzkové napätie :3,5-12V
5.Prevádzkový režim: AM
6. Prenosová rýchlosť: 4KB/S
7.Vysielací výkon: 10mW
8.Vysielacia frekvencia: 433M
9. Vonkajšia anténa: 25 cm obyčajná viacžilová alebo jednožilová linka







Popisy:
Vysoká citlivosť, spoľahlivá prenosová vzdialenosť do 350 m;
Prijať moduláciu FSK, podporovať moduláciu OOK / ASK / MSK;
Nosná frekvencia 433 MHz, iné pásmo ISM ako 315M/868M/915M je možné vytvoriť;
Programovateľná rýchlosť prenosu riadiacich dát až 500 kbps;
Programovateľný riadiaci výstupný výkon môže dosiahnuť +11dBm pre všetky podporné pásma;
Môže flexibilne prideľovať rôzne komunikačné kanály, rýchle prepínanie frekvencie môže uspokojiť potrebu systému preskakovania frekvencie;
Nízka spotreba energie: Výkon 11 mw, prijímací prúd < 15 mA, emisný prúd < 25 mA, spiaci prúd 2 uA;
Dátová vyrovnávacia pamäť, náhly prenos dát, výstup RSSI dát, indikácia kvality spojenia;
Podpora automatického prístupu ku kanálu čistenia (CCA) pred prenosom, systém detekcie nosiča;
Výkonné digitálne funkcie, môžu použiť lacný mikrokontrolér na získanie vysokovýkonného RF systému;
Sadzba 10 000 za 350 m



http://www.instructables.com/id/RF-315433-MHz-Transmitter-receiver-Module-
a-Ardu/?ALLSTEPS





ZELENÁ

CC1101 Green Product Úvod: Produkt využíva čip CC1101, ktorý môže byť široko používaný v IoT, priemyselnom riadení, lekárskom ošetrení, bezpečnostnom alarme, zbere údajov, inteligentnom dome, čítaní vodomerov a elektromerov a iných príležitostiach. Parametre produktu: (1) Citlivosť príjmu: -116dBm/0,6kbps (2) Pracovná teplota: -30℃～85℃. (3) Pracovné napätie: DC1.9～3.6V. (4) Komunikačná vzdialenosť: 380 metrov. (5) Maximálny výkon: 10 mW. (6) Stredná frekvencia: 433 MHz. (7) Otvorená prenosová vzdialenosť je 300 metrov až 500 metrov. (8) Farba: zelená. (9) Celková dĺžka produktu: 68,00 mm (vrátane antény) Vlastnosti: (1) Pomocou rozhrania SPI. (2) Funkcia bezdrôtového budenia; podporujú funkciu aktivácie elektrických uhlíkových vĺn s nízkym výkonom, bezdrôtovo prebúdzajú zariadenia v stave spánku s nízkou spotrebou. (3) Nízka spotreba prúdu: 15,6 mA v režime príjmu, menej ako 0,5 uA v režime spánku. Funkcia špendlíka: (1) GND: Záporný pól napájacieho zdroja. (2) VCC: Kladné napájanie. (3) CSN: Kolík výberu čipu modulu, ktorý sa používa na spustenie komunikácie SPI. (4) SCK: Modulové hodiny zbernice SPI. (5) MOSI: Dátový vstupný kolík modulu SPI. (6) MISO: výstupný kolík dát modulu SPI. (7) GDO0: Výstupný kolík informácií o module. (8) GDO2: Výstupný kolík informácií o module.



0.95inch RGB OLED (A) IC Test Board

DATASHEET :  https://botland.store/index.php?controller=attachment&id_attachment=1365

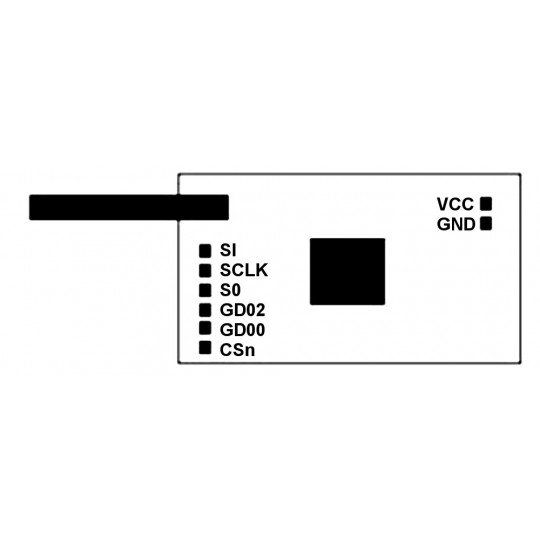

PIN DESCRIPTION
SI Data line of input SPI bus.
SCLK Clock line of the SPI bus
S0 Output data line of the SPI bus.

Additional I/O line of the general purpose when CSn pin is in the high status.
GD02 I/O lines of general purpose. Details inthe documentation.
GD00 I/O lines of general purpose. Details inthe documentation.
DNS Chip Select – line activating the SPI interface by the low status.

Ďalšie informácie

Hmotnosť 2,28 g
Rozmery 23 × 16 × 2 mm
