Popis

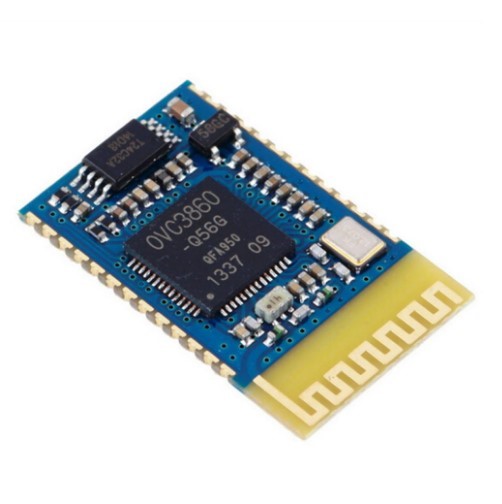

BLK-MD-SPK-B Bluetooth OVC3860 Stereo Modul Audio Transceiver EEPROM V2.0+EDR
ooth stereo audio transceiver a hlasová schránka vysokej kvality.
Veľmi nízke prevádzkové napätie
Integrované s EEPROM, ktorá dokáže nastaviť pracovný režim a parametre.
Stereo vysielací modul Bluetooth BLK-MD-SPK-B poskytuje rozhranie s kľúčom diaľkového ovládania, rozhranie
indikátora pracovného stavu a rozhranie výstupu stereo zvuku.
Vlastnosti:
Úroveň výkonu 2.
Vstavaný obvod nabíjania lítiovej batérie
Výkonný obvod na elimináciu hluku
Efektívna prenosová vzdialenosť: 20 metrov
Veľmi nízka VBAT: 3,4 – 4,2 V
Malá povrchová montáž Balenie: približne 14 x 23 x 2 mm
Špecifikácia Bluetooth: V2.0 EDR
Podpora profilov A2DP V1.2, AVRCP V1.4
Integrovaný s EEPROM nastaveným pracovným režimom a parametrami4. Všetky uzemňovacie vodiče musia byť dláždené prevažne z medi.
Stereo audio výstup môže priamo napájať 40 mW @ 32 Î © reproduktor bez blokovania kondenzátora.
Integrované s POR a programovateľnou funkciou monitorovania nízkeho napätia.
POZNÁMKY K USPORIADANIU DPS:
1. Oddeľovací kondenzátor napájacieho zdroja musí byť blízko polohy kolíka modulu.
2. Substrátový modul musí byť úplne pokrytý podlahou (nesmie byť podlaha pod anténou)
a na mieste substrátu musí byť vydláždený izolačný biely olej.
3. Všetky uzemňovacie vodiče zvukového obvodu a modul musia byť oddelené od ostatných vodičov a
po nezávislom vedení musia byť úplne uzemnené v mieste uzemnenia napájacieho zdroja. Balenie obsahuje:
5. Modulová anténa musí byť umiestnená na okraji platne (lepšie predĺženie)
a ďaleko od kovov, aby zabezpečila dobrú komunikáciu s vonkajším prostredím. 1 x BLK-MD-SPK-B Bluetooth OVC3860 Stereo Modul Audio Transceiver EEPROM V2.0 EDR BLK-MD-SPK-B Bluetooth OVC3860 Stereo Modul Audio Transceiver EEPROM V2.0 EDR
