Popis
Vlastnosti
| Popis | Hodnota |
|---|---|
| Napájanie | 5V |
| Počet kanálov | 2 |
| Typ pripojenia | USB |
| Ovládanie | Programovateľné |
| Určenie | Pre inteligentnú domácnosť, PC ovládače |
Špecifikácie
- Napájanie: 5V cez USB
- Počet kanálov: 2
- Ovládanie: Programovateľné cez počítač
- Typ pripojenia: USB
- Určenie: Pre inteligentnú domácnosť, PC ovládače
Príklady použitia
- Použitie počítača: Môžeš pripojiť modul k počítaču pomocou USB kábla a použiť softvér na riadenie reléov z počítača. Existuje mnoho softvérových aplikácií, ktoré ti umožnia programovať a ovládať relé, ako napríklad Arduino IDE alebo iné programovacie prostredia.
- Mobilná aplikácia: Niekedy sú k dispozícii mobilné aplikácie, ktoré ti umožňujú ovládať relé cez Bluetooth alebo Wi-Fi pripojenie. Stačí si stiahnuť príslušnú aplikáciu z obchodu s aplikáciami a postupovať podľa pokynov na párovanie a ovládanie.
- Použitie mikrokontroléra: Môžeš tiež pripojiť tento reléový modul k mikrokontroléru, ako je napríklad Arduino alebo ESP32/ESP8266, a programovať ho na ovládanie relé podľa tvojich požiadaviek. Potom môžeš ovládať relé pomocou kódu, ktorý si napísal.
- Ďalšie možnosti: Ak máš domáci automatizačný systém, ako je napríklad Home Assistant, môžeš integrovať tento modul do svojho systému a ovládať ho cez rozhranie Home Assistant.
Ako sa používa
5V 2 Channel USB Relay Control Switch je zariadenie, ktoré umožňuje programovateľné ovládanie elektrických zariadení pomocou počítača alebo inteligentnej domácnosti. Pre jeho použitie budete potrebovať:
- Zariadenie 5V 2 Channel USB Relay Control Switch
- Počítač alebo inteligentný domov, ktorý podporuje ovládanie cez USB
- Príslušný softvér alebo kód na ovládanie zariadenia

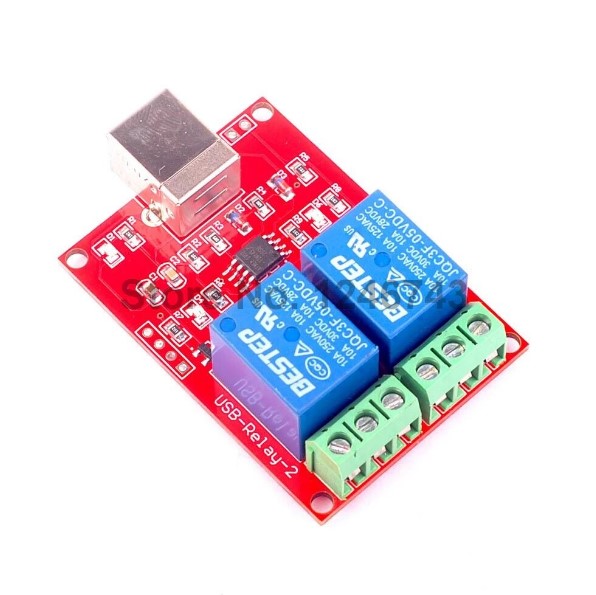

Toto je reléová doska ovládaná USB s 2 kanálmi. Používa technológiu HID, takže v systéme Windows nie je potrebné inštalovať žiadny ovládač a používanie je veľmi jednoduché. Ponúkame tiež aplikáciu a knižnicu pre vývoj C ++, ktoré je možné ľahko integrovať do vášho projektu.
Relé môže ovládať maximálne napätie 250 V, záťaž 10 A AC a záťaž 30 V, 10 A DC
Podpora 32 -bitových systémov WIN7, XP
Tento modul je možné použiť:
-Domáca automatizácia
-Robotics Contorol
-Ovládajte dvere a okná systémom Windows
-Napájanie spojky
VEĽKOSŤ DPS: 56,5 mm*40 mm
Parameter modulu Typ relé
Relé POČET 1
Typ kontaktu NC/ KOM/ Č
Vstupné napätie DC 5V
Vstupný prúd 300mA
Aplikácia
1. Zadajte kód aplikácie (zelená znamená, že relé je zopnuté, červené odpojené)
2. Dodajte C ++ lib a dll na zostavenie vlastného projektu (vrátane usb_relay_device.dll, usb_relay_device.lib, usb_relay_device.h).
Otvorte zariadenie, softvér automaticky získa relé aktuálneho pracovného stavu

Prehľad:
Aplikácie:
Príklad C++ kódu pre ovládanie USB relé
Tu je príklad jednoduchého C++ kódu na ovládanie USB relé:
#include <iostream>
#include "usb_relay_device.h"
int main() {
// inicializacia kniznice
usb_relay_device_context *context = usb_relay_init();
if (!context) {
std::cerr << "Chyba: Nepodarilo sa inicializovať knižnicu!" << std::endl;
return 1;
}
// otvorenie zariadenia
if (!usb_relay_device_enumerate(context)) {
std::cerr << "Chyba: Nepodarilo sa nájsť zariadenie!" << std::endl;
usb_relay_exit(context);
return 1;
}
// ziskanie poctu dostupnych releovych kanalov
int count = usb_relay_device_count(context);
if (count < 1) {
std::cerr << "Chyba: Žiadne releové kanály nie sú dostupné!" << std::endl;
usb_relay_exit(context);
return 1;
}
// zadanie aplikačného kódu
std::cout << "Zadajte aplikačný kód (0 pre zatvorenie, 1 pre odpojenie): ";
int code;
std::cin >> code;
// nastavenie stavu relé podľa zadaného kódu
for (int i = 0; i < count; ++i) {
if (usb_relay_device_open_one_relay_channel(context, i) == RELAY_SUCCESS) {
if (code == 0)
usb_relay_device_turn_on_relay_channel(context, i);
else
usb_relay_device_turn_off_relay_channel(context, i);
}
}
// zobrazenie aktuálneho stavu relé
std::cout << "Aktuálny stav relé: " << (code == 0 ? "Zatvorené" : "Odpojené") << std::endl;
// ukončenie programu
usb_relay_exit(context);
return 0;
}
